Stores d’extérieur BSO Zetta 90
Galerie de produits

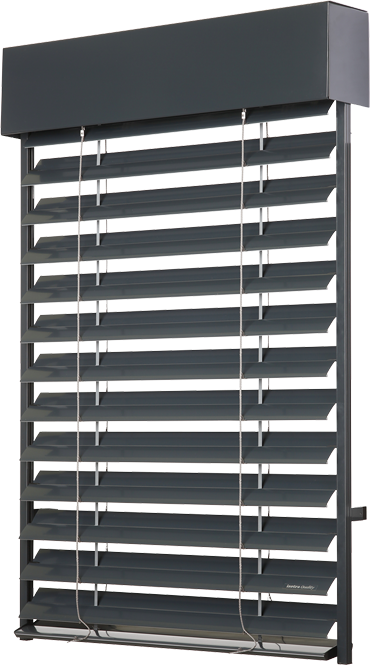

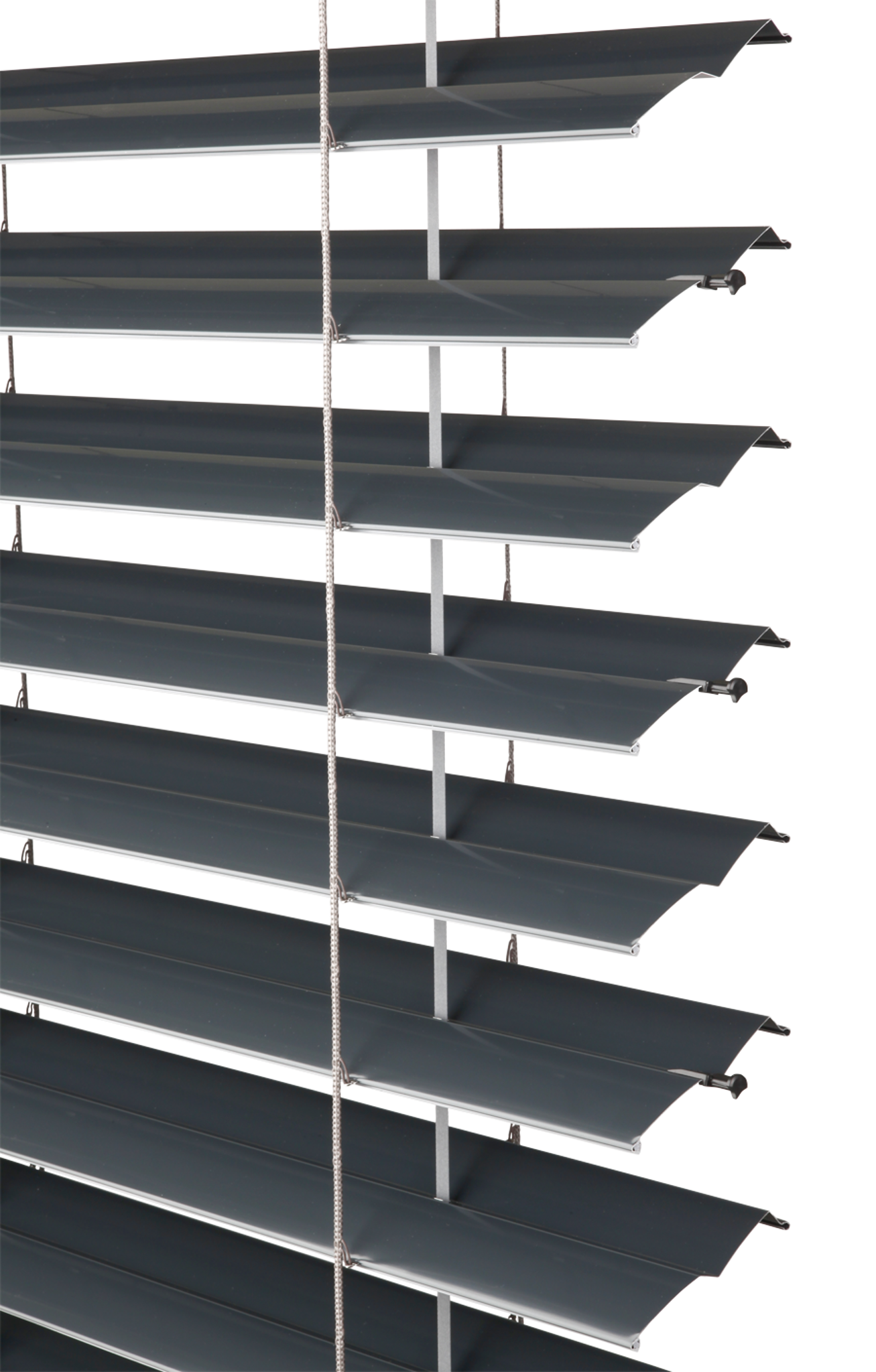

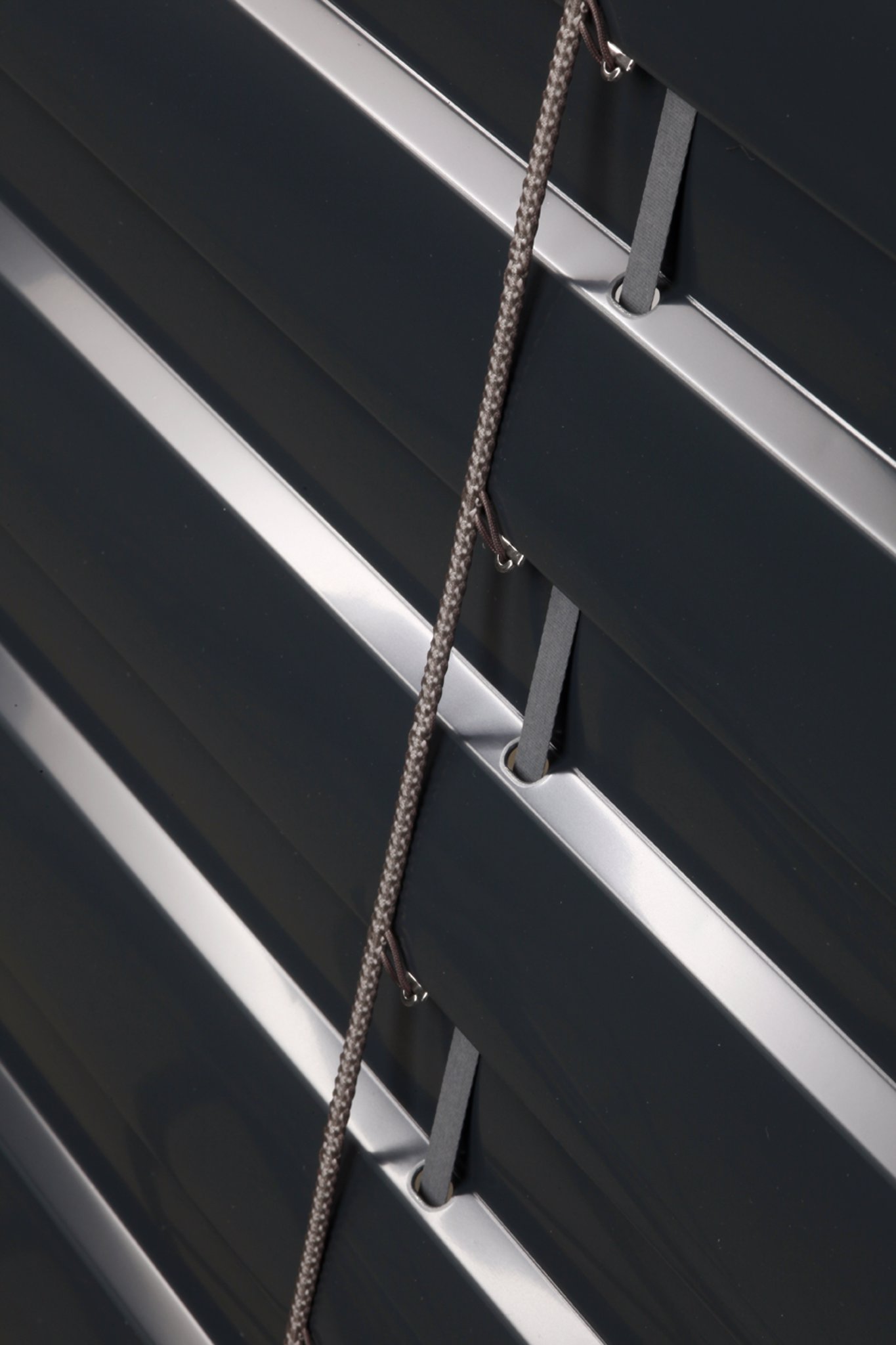

Le store d’extérieur Zetta 90 est le store d’extérieur pour fenêtre le plus avancé sur le plan technique dans le domaine des équipements d’ombrage extérieurs. Il convient aux maisons familiales et aux bâtiments administratifs. Les lames d’une largeur de 9 cm sont en forme de « Z ». Lorsque le tout est fermé, les lames forment une surface compacte qui assure un ombrage parfait. Le gomme imprimée sur toute la longueur de la lame augmente l’effet thermorégulateur du store.
Avantages
Avantages & atouts
- haut niveau d’ombrage,
- effet de thermorégulation et de protection,
- réduction du niveau de bruit de l’extérieur,
- barre finale en aluminium extrudé,
- manoeuvre électrique possible,
- réduction du bruit du store (gomme imprimée),
- surface garantie maximum 24 m2
Examinez
Version de couleur
Couleur standard lame
Couleurs Isotra Système Decoral 1 avec extra charge des lambrequins, coulisses, équerres de coulisses, boîtier + barre finale
Couleurs Isotra Système Decoral 2 avec extra charge des lambrequins, coulisses, équerres de coulisses, boîtier + barre finale
liquidation des stocks
Des couleurs choisies sont seulement pour votre orientation. Si vous voudriez voir la couleur en réalité, nous vous recommandons de nous demander le sélécteur. Si réclamation de votre part à cause de votre choix d´après notre choix sur l´internet, nous ne pouvons pas l´accepter.
Moyens
Manoeuvre
Manuelle
avec une manivelle
avec une manivelle
Électrique
par télécommande ou interrupteur
par télécommande ou interrupteur
Garanties
Dimensions
Largeur minimum
600 mm
600 mm
Largeur maximum
6000* mm
6000* mm
Hauteur maximum
4000 mm
4000 mm
Surface maximum
8 m2 (pour manoeuvre par manivelle)
24 m2 (pour manoeuvre par moteur)
8 m2 (pour manoeuvre par manivelle)
24 m2 (pour manoeuvre par moteur)
*Avertissement: Si la largeur augmente, la classe de résistance au vent diminue – voir Résistance au vent, au dessous de cette page.
Nous ne fabriquons pas de dimensions atypiques.
Nous ne fabriquons pas de dimensions atypiques.
Paramètres techniques
| Boitier | Barre finale | Lame | Guidage latérale | Échelle | Ruban de relvage |
|||
|---|---|---|---|---|---|---|---|---|
| Coulisse | Câble en acier | |||||||
| Nom commercial |
P 001/1 | P 001/2 | P 012/21 |
P 037 |
voir la fiche technique | P 036 |
P 029/1 | P 531, P531/1 |
| Dimension (mm) | 56 × 58 | 58 × 60 | 93 × 14 | 0,42 × 113 | voir la fiche technique | Ø 3,2 | 80 × 9,5 | 6 × 0,28 |
| Matériel | Fe | Al | Al | Al | voir la fiche technique | Fe / PVC | PES | PES |
| Coupe transversale |  |
 |
 |
 |
||||
| Couleur | Standard: tôle zinguée naturel (Al boitier) Les autres RAL à option, DECORAL* |
Standard: aluminium anodisé Les autres RAL à option, DECORAL* |
Selon le sélécteur actuel ISOTRA a.s. |
Modèle de base – anodisé Autres RAL à définir, DECORAL* |
gris noir |
gris noir |
gris noir |
|
*pour une largeur maximale 4000 mm
Possibilités de montage
Types de montages de base
Ces trois types de montages peuvent être réalisés sous deux variantes: boîtier de recouvrement visible / boîtier de recouvrement incorporée dans le système de calorifugeage ou du revêtement.
Montage spéciale
- Modèle autoporteur (fixation des stores sur les coulisses)
- Modèle de façade (box rond ; montage sur la façade)
- Montage dans le linteau Heluz (de la coulisse incorporée)
- Montage dans le linteau Porotherm (convient aux modèles autoporteurs)
- Store autoporteur avec le paquet de lames dehors le boîtier
Il faut prendre en considération le montage dans le linteau dès la phase de projet de la maison familiale.
Résistance au vent
Les essais de résistance contre le vent ont été réalisés par le Centre du Génie civil (Centrum stavebního inženýrství, a.s.) à Zlín conformément à la norme ČSN EN 13659.
Guidage par câble
| Caractéristiques de base | Caractéristiques | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Résistance au vent | Largeur de l´ouverture L (mm) | L <= 2 000 | 2 000 < L <= 3 000 | 3 000 < L <= 4 000 | 4 000 < L <= 4 500 | 4 500 < L <= 4 800 | 4 800 < L <= 5 000 | 5 000 < L <= 6 000 | |||||||
| Norme EN/Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | |
| Résistance au vent class | 3 | 6 | 2 | 5 | 1 | 4 | 0 | 3 | 0 | 2 | 0 | 1 | 0 | 0 | |
| Vitesse de vent max - en (km/h) | 49 | 38 | 28 | 19 | 11 | 5 | 1 | ||||||||
| Hauteur maximale de vantail | Hmax = 2500 mm | ||||||||||||||
| Largeur de l´ouverture L (mm) | L <= 2 000 | 2 000 < L <= 3 000 | 3 000 < L <= 4 000 | 4 000 < L <= 4 500 | 4 500 < L <= 4 800 | 4 800 < L <= 5 000 | 5 000 < L <= 6 000 | ||||||||
| Résistance au vent classe | 2 | 5 | 1 | 4 | 0 | 3 | 0 | 2 | 0 | 1 | 0 | 0 | 0 | 0 | |
| Vitesse de vent max - en (km/h) | 38 | 28 | 19 | 11 | 5 | 1 | 0 | ||||||||
| Hauteur maximale de vantail | Hmax = 4000 mm | ||||||||||||||
| Résistance de chaleur additionnelle ΔR | 0,08 (m2.K/W) | ||||||||||||||
| Valeur totale de permission de l´energie solaire gtot | 0,032 - 0,094 (d´après la couleur de lame choisie)* | ||||||||||||||
Coulisses
| Caractéristiques de base | Caractéristiques | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Résistance au vent | Largeur de l´ouverture L (mm) | L <= 2 000 | 2 000 < L <= 3 000 | 3 000 < L <= 4 000 | 4 000 < L <= 4 500 | ||||
| Norme EN/Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | |
| Résistance au vent classe | 4 | 7 | 3 | 6 | 2 | 5 | 1 | 4 | |
| Vitesse de vent max - en (km/h) | 61 | 49 | 38 | 28 | |||||
| Hauteur maximale de vantail | Hmax = 4000 mm | ||||||||
| Largeur de l´ouverture L (mm) | 4 500 < L <= 5 000 | 5 000 < L <= 5 500 | 5 500 < L <= 5 800 | 5 800 < L <= 6 000 | |||||
| Résistance au vent classe | 0 | 3 | 0 | 2 | 0 | 1 | 0 | 0 | |
| Vitesse de vent max - en (km/h) | 19 | 11 | 5 | 1 | |||||
| Hauteur maximale de vantail | Hmax = 4000 mm | ||||||||
| Résistance de chaleur additionnelle ΔR | 0,08 (m2.K/W) | ||||||||
| Valeur totale de permission de l´energie solaire gtot | 0,032 - 0,094 (d´après la couleur de lame choisie)* | ||||||||
