Avantages

Avantages & atouts

  • haut niveau d’ombrage
  • effet de thermorégulation et de protection
  • réduction du niveau de bruit de l’extérieur
  • profilé inférieur en aluminium extrudé
  • manoeuvre électrique possible
  • réduction du bruit du store (gomme imprimée)
  • surface garantie maximum 18 m2
Examinez

Version de couleur

Des couleurs choisies sont seulement pour votre orientation. Si vous voudriez voir la couleur en réalité, nous vous recommandons de nous demander le sélécteur. Si réclamation de votre part à cause de votre choix d´après notre choix sur l´internet, nous ne pouvons pas l´accepter.
Moyens

Manoeuvre

Manuelle
avec une manivelle
Électrique
par télécommande ou interrupteur
Garanties

Dimensions

Largeur minimum
600 mm
Largeur maximum
6000* mm
Hauteur maximum
4000 mm
Surface maximum
8 m2 (pour manoeuvre par manivelle)
18 m2 (pour manoeuvre par moteur)
*Avertissement: Si la largeur augmente, la classe de résistance au vent diminue – voir Résistance des volets extérieurs du vent,

Nous ne fabriquons pas de dimensions atypiques.
Dimensions garanties

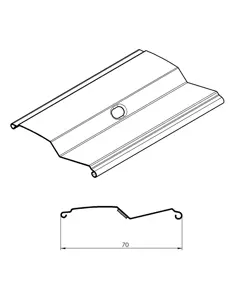

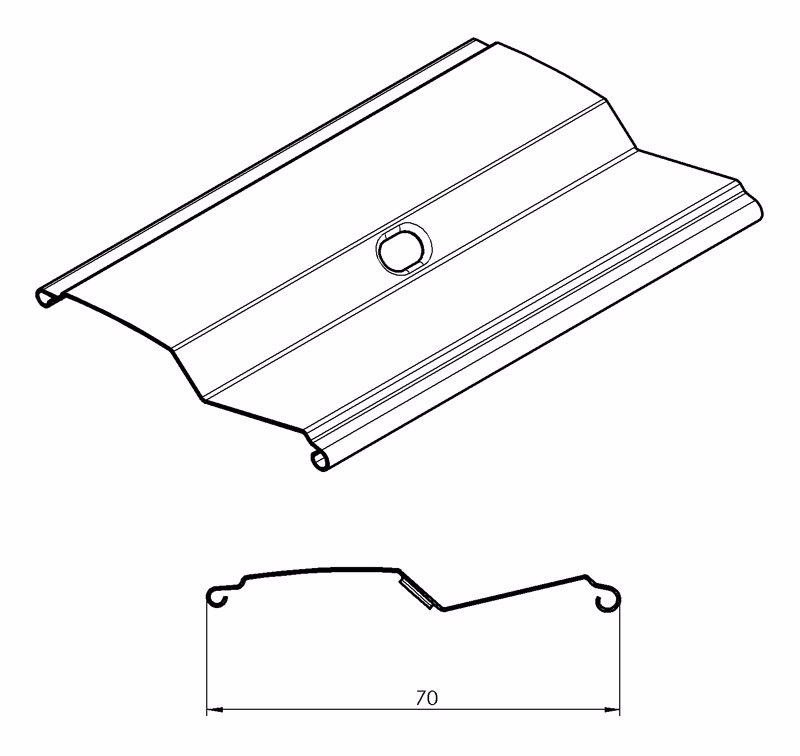

Paramètres techniques

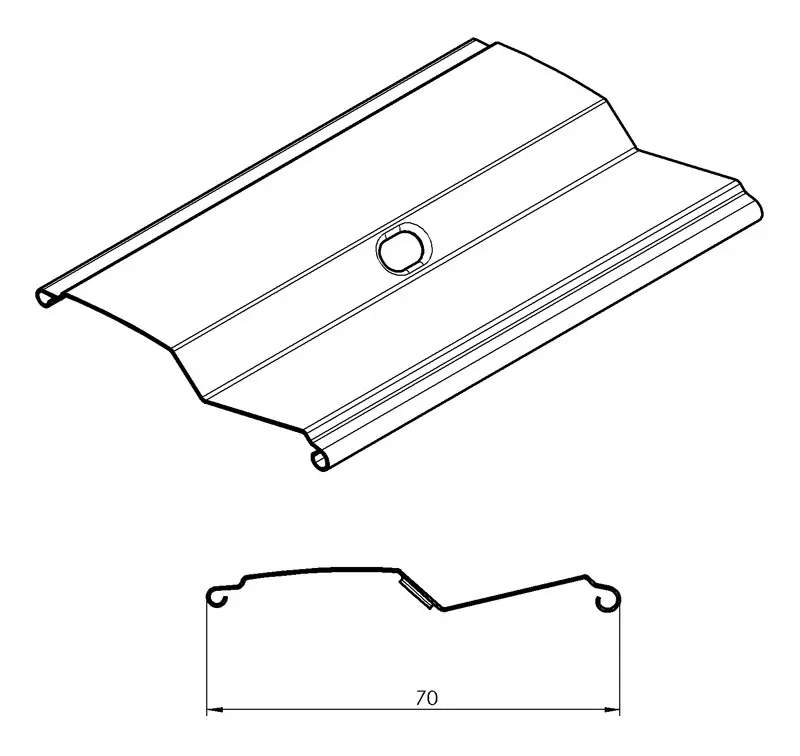

Boitier Barre finale Lame Guidage latérale Échelle Ruban
de relevage
Coulisse Câble en acier
Nom commercial

P 001/1 P 001/2 P 012/2
P 038

voir la fiche technique P 036
P 029/2 P 531,
P531/1
Dimension(mm) 56 × 58 58 × 60 67 × 13 0,42 × 83 voir la fiche technique Ø 3,2 60 × 9,5 6 × 0,28
Matériel Fe Al Al Al voir la fiche technique Fe / PVC PES PES
Coupe transversale Coupe transversale Coupe transversale Coupe transversale Coupe transversale
Couleur Standard:
tôle zinguée
naturel (Al boitier)
Les autres RAL à option,
DECORAL*
Standard:
aluminium anodisé
Les autres RAL à option,
DECORAL*
Selon le sélécteur actuel
ISOTRA a.s.
Modèle de base – anodisé
Autres RAL à définir,
DECORAL*
gris
noir
gris
noir
gris
noir

*pour une largeur maximale 4000 mm

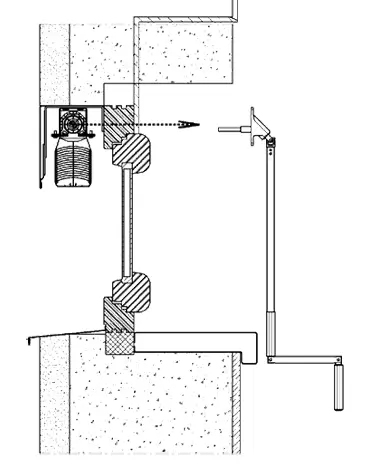

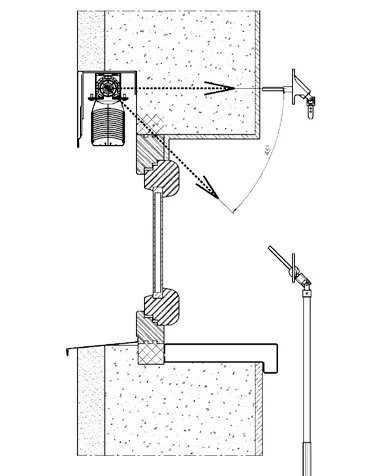

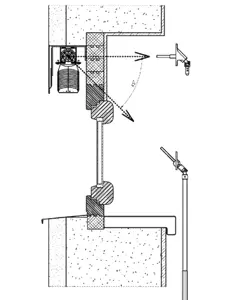

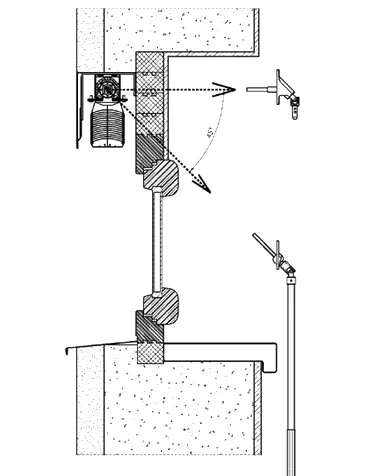

Possibilités de montage

Types de montages de base

Ces trois types de montages peuvent être réalisés sous deux variantes: boîtier de recouvrement visible / boîtier de recouvrement incorporée dans le système de calorifugeage ou du revêtement.

Montage spéciale

  •  Modèle autoporteur (fixation des stores sur les coulisses)
  • Modèle de façade (box rond ; montage sur la façade)
  • Montage dans le linteau Heluz (de la coulisse incorporée)
  • Montage dans le linteau Porotherm (convient aux modèles autoporteurs)
  • Store autoporteur avec le paquet de lames dehors le boîtier

Le montage dans le linteau doit être pris en considération dans la phase de projet de la maison familiale.

Résistance au vent

Les essais de résistance contre le vent ont été réalisés par le Centre du Génie civil (Centrum stavebního inženýrství, a.s.) à Zlín conformément à la norme ČSN EN 13659.

Guidage par câble

Caractéristiques de base Caractéristiques
Résistance au vent Largeur de l´ouverture L (mm) L <= 2 000 2 000 < L <= 3 000 3 000 < L <= 4 000 4 000 < L <= 4 500 4 500 < L <= 4 800  4 800 < L <= 5 000 5 000 < L <= 6 000
Norme EN/Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort
Résistance au vent classe 3   6 1   3 0   2 1 0 0
Vitesse de vent max - en (km/h)  49   38   28 19  11 5 1
Hauteur maximale de vantail Hmax = 2500 mm
Largeur de l´ouverture L (mm) L <= 2 000 2 000 < L <= 3 000 3 000 < L <= 4 000 4 000 < L <= 4 500 4 500 < L <= 4 800 4 800 < L <= 5 000 5 000 < L <= 6 000
Résistance au vent classe 1 4 0 3 0 2 0 1   0 0 0
Vitesse de vent max - en (km/h) 38     28  19 11 5 1 0
Hauteur maximale de vantail Hmax = 4000 mm
Résistance de chaleur additionnelle ΔR 0,08 (m2.K/W)
Valeur totale de permission de l ´énérgie solaire gtot 0,032 - 0,094 (d´apres la couleur de lame choisie)*

Coulisses

Caractéristiques de base Caractéristiques
Résistance au vent Largeur de l´ouverture L (mm) L <= 2 000 2 000 < L <= 3 000 3 000 < L <= 4 000 4 000 < L <= 4 500
Norme EN/Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort
Résistance au vent classe 4   7 3 6 2 5 1 4
Vitesse de vent max - en (km/h)  61 49 38 28
Hauteur maximale de vantail  Hmax = 4000 mm
Largeur de l´ouverture L (mm) 4 500 < L <= 5 000  5 000 < L <= 5 500 5 500 < L <= 5 800 5 800 < L <= 6 000
Résistance au vent classe 0    3 0 2   0 1 0 0
Vitesse de vent max - en (km/h) 19  11 5 1
Hauteur maximale de vantail Hmax = 4000 mm
Résistance de chaleur additionnelle ΔR 0,08 (m2.K/W)
Valeur totale de permission de l ´énérgie solaire gtot 0,032 - 0,094 (d´apres la couleur de lame choisie)*
