Stores extérieurs - BSO

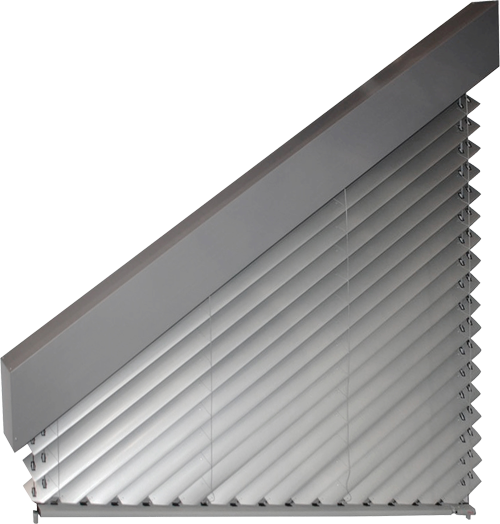

Store incliné Cetta 80F TE

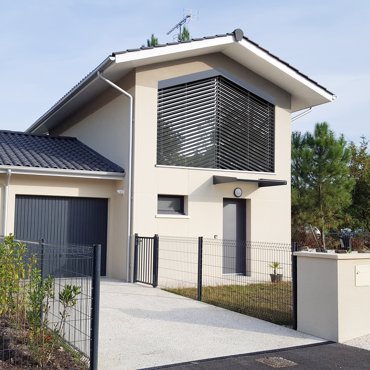

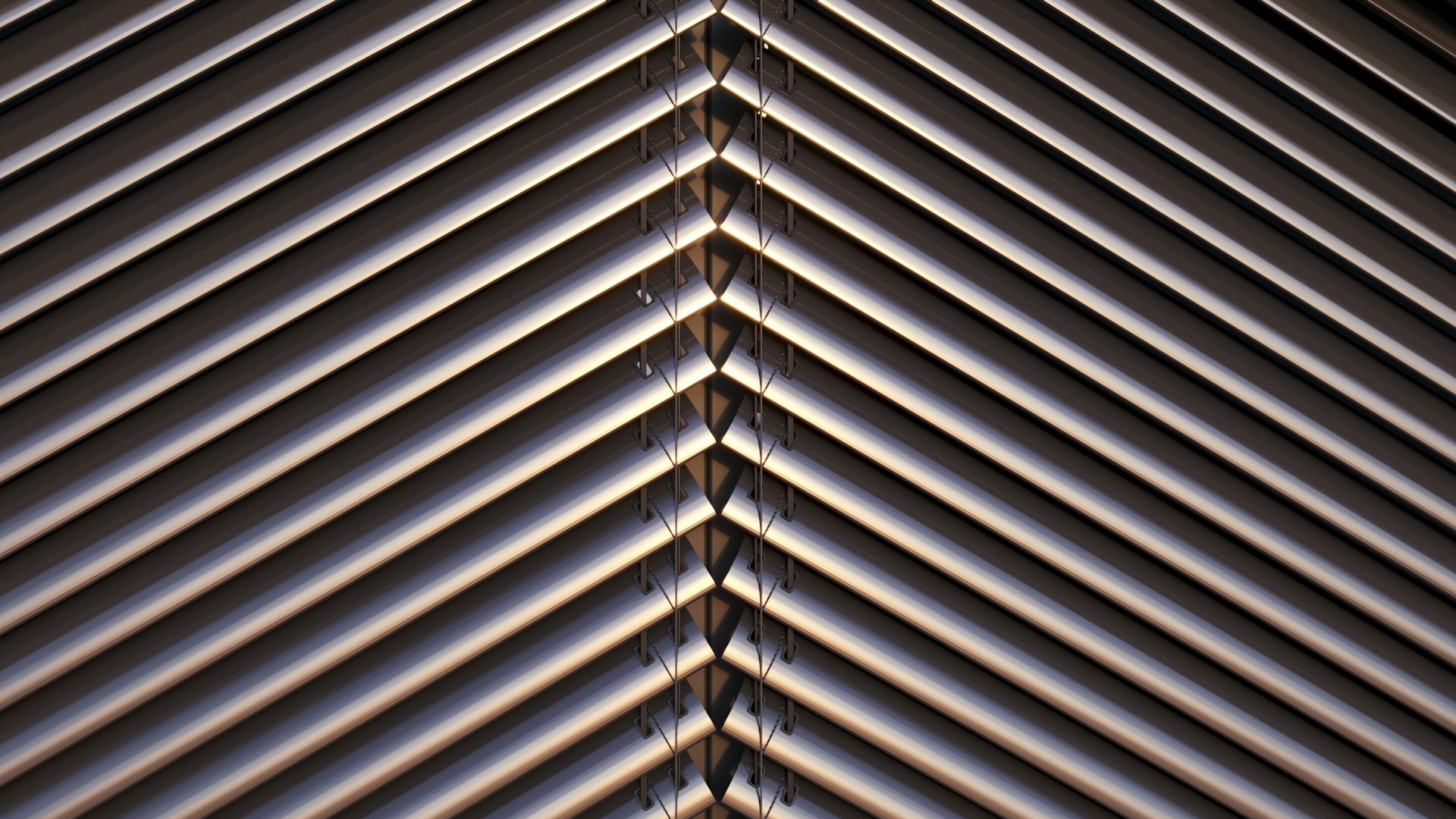

Le store incliné est une solution idéale pour ombrer les formes de fenêtres asymétriques, où le cadre supérieur n'est pas horizontal, mais incliné à un certain angle. Les lames en aluminium copient l'angle du cadre supérieur et lui sont parallèles. Les lames sont guidées dans un câble en acier. Le store contient un mécanisme spécial compensant les différentes longueurs de rubans de relevage lors du glissement et du levage du store. La barre finale télescopique sert à compenser la différence de largeur de la barre finale en position basse (largeur de fenêtre) et en position haute (longueur de la partie en pente de la fenêtre). Les petites hauteurs de paquet sont obtenues en utilisant des lames sans plis longitudinaux (système Flexi). Seule la lame Cetta 80 et seule la commande motorisée peuvent être utilisées pour le store incliné.
Avantages
Avantages & atouts
- solution pour ombrer les formes de fenêtres asymétriques (le cadre supérieur n'est pas horizontal, mais incliné à un certain angle)
- lames copient l'angle du cadre supérieur et lui sont parallèles
- lames en aluminium sont guidées dans un câble en acier
- un mécanisme spécial compensant les différentes longueurs de rubans de relevage lors du glissement et du levage du store
- barre finale télescopique, qui sert à compenser la largeur différente de la barre finale en position basse (largeur de fenêtre) et en position haute (longueur de la partie inclinée de la fenêtre)
- petite hauteur de paquet est obtenue en utilisant des lames plates
Moyens
Manoeuvre
éléctrique
par la télécommande ou interrupteur
par la télécommande ou interrupteur

Garanties
Dimensions
Largeur minimale
600 mm
600 mm
Largeur maximale
2500 mm
2500 mm
Hauteur maximale
4000 mm
4000 mm
Surface maximale
7 m2
7 m2
angle maximale
50°
50°
* Remarque: à mesure que la largeur du store augmente, sa classe de résistance au vent diminue - voir Résistance au vent, ci-dessous sur la page.
Nous ne produisons pas de dimensions atypiques.
Nous ne produisons pas de dimensions atypiques.
Paramètres techniques
Boitier | Barre finale | Lame | Guidage latérale | Échelle | Ruban de relevage | |
---|---|---|---|---|---|---|
cable | ||||||
Nom commercial |
P 001/2 | P 012/6 + P 012/7 |
80 × 0,42 |
P 036 Variantes des coulisses voir fiche technique |
P 30/4 P30/5 P30/6 P30/7 104 × 85 74 × 85 93,5 × 85 83 × 85 PES |
RHD 09 6 mm PES |
Dimension (mm) | 58 × 60 | 21 × 80 | Ø 3,2 | |||
Matériel | Al | Al | Fe / PVC | |||
Coupe | ![]() |
![]() |
![]() |
|||
Couleur | Standard: natural (Al profil) Autre RAL au choix* |
Standard: anodisé, aluminium Autre RAL au choix* |
Selon le sélécteur actuel d'échantillon ISOTRA a.s. |
Selon le sélécteur actuel d'échantillon ISOTRA a.s. |
gris | gris |
Résistance au vent
Cractéristiques de base | Caractéristiques | ||||
---|---|---|---|---|---|
Résistance au vent | Largeur de l´ouverture L (mm) | L <= 2 000 | 2 000 < L <= 2 500 | ||
Norme EN/Beaufort | 13659 | Beaufort | 13659 | Beaufort | |
Résistance au vent classe | 2 | 5 | 1 | 4 | |
Vitesse de vent max vmax (km/h) | 38 | 28 | |||
Hauteur maximale de vantail | 2 500 | ||||
Largeur de l´ouverture L (mm) | 2 500 | 2 500 | |||
Résistance au vent classe | 1 | 4 | 0 | 3 | |
Vitesse de vent max vmax (km/h) | 19 | 11 | |||
Hauteur maximale de vantail | 4 000 | ||||
Résistance de chaleur additionnelle ΔR | 0,08 (m2.K/W) | ||||
Valeur totale de permission de l´énérgie solaire gtot | 0,032 - 0,094 (d´après la couleur de lame choisie)* |
