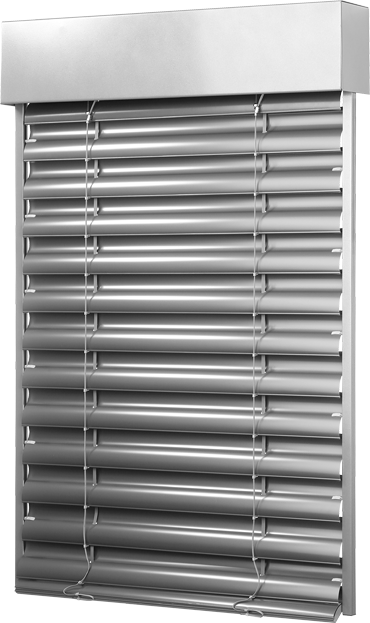

Store d´extérieur BSO - Setta 65

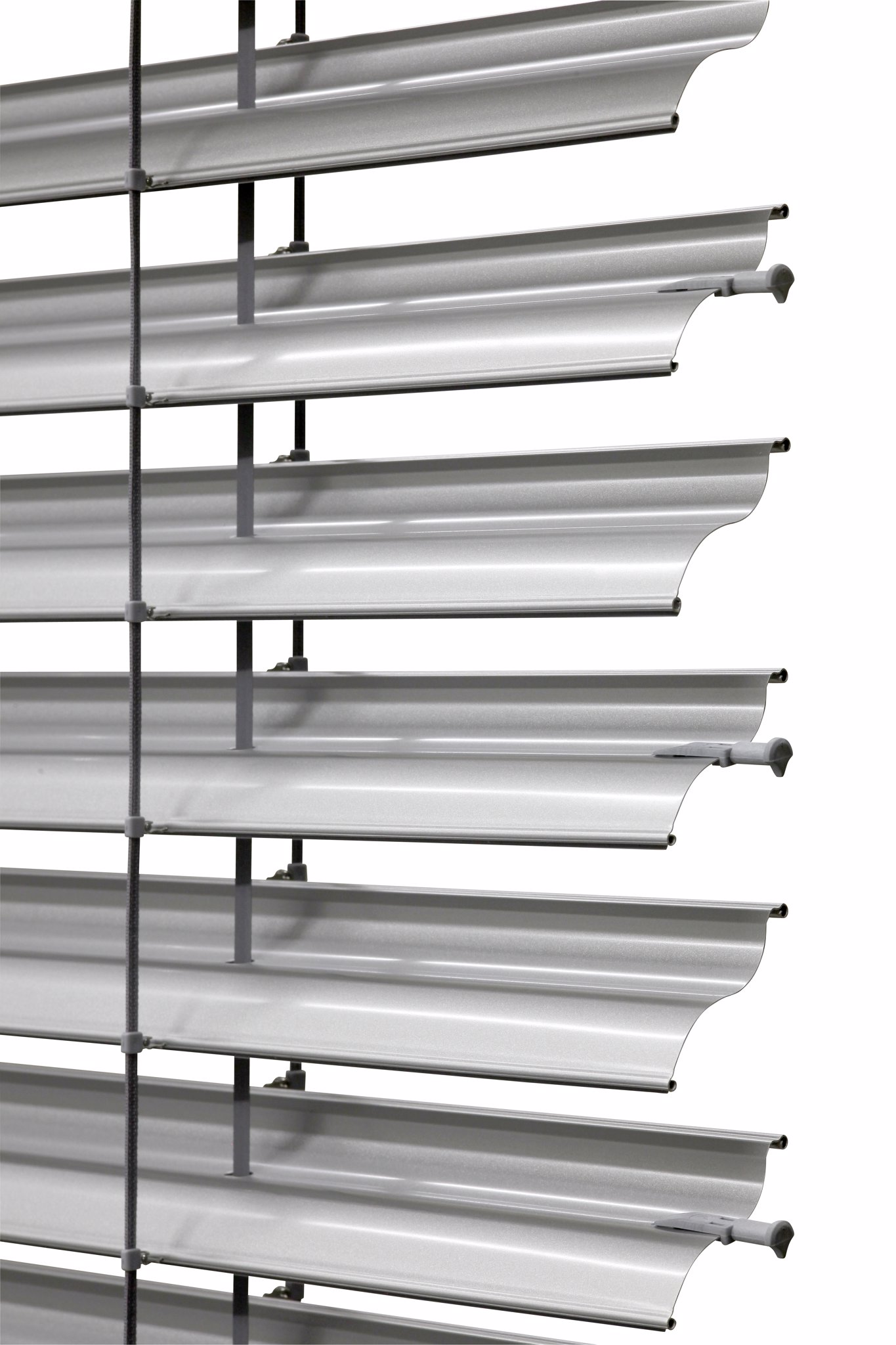

Le store extérieur Setta, par ses innovations fonctionnelles et son design, est le produit de pointe dans le domaine de la protection contre les rayons lumineux. Les lames en forme de « S » constituent en position fermée une surface continue parfaite. La fonctionnalité du store extérieur Setta est accompagnée par un design harmonieux. L’effet thermorégulateur du store Setta est augmenté par caoutchoucune gomme insérée par pressage sur toute la longueur de la lame. Les coulisses en aluminium assurent la stabilité du store extérieur contre le vent et constituent un élément additionnel participant à la protection de la maison contre les cambriolages. Les différentes possibilités de montage, son élégance et la parfaite protection contre les rayons lumineux font de ce store extérieur un moyen de protection unique pour tous les types de bâtiments.

Je suis intéressé par ce produit

Avantages

Avantages & atouts

design et réalisation élégante avec lames en forme de „S“
haut degré de protection contre les rayons lumineux
effets de thermorégulation et de protection
réduction du niveau sonore provenant de l'extérieur
barre finale en aluminium extrudé
possibilité de manoeuvre électrique
niveau sonore du store très faible (gomme insérée par pressage sur toute la largeur du store)
surface maximale garantie de 24 m²

Dessiner

L´inspiration

Examinez

Version de couleur

Couleur standard lame

autres couleurs

Couleur avec extra charge lame

Couleurs Isotra Système Decoral 1 avec extra charge des lambrequins, coulisses, équerres de coulisses, boîtier + barre finale

autres couleurs

Couleurs Isotra Système Decoral 2 avec extra charge des lambrequins, coulisses, équerres de coulisses, boîtier + barre finale

liquidation des stocks

Des couleurs choisies sont seulement pour votre orientation. Si vous voudriez voir la couleur en réalité, nous vous recommandons de nous demander le sélécteur. Si réclamation de votre part à cause de votre choix d´après notre choix sur l´internet, nous ne pouvons pas l´accepter.

Moyens

Manoeuvre

Manuelle
avec une manivelle

Électrique
par télécommande ou interrupteur

Garanties

Dimensions

Largeur minimum
600 mm

Largeur maximum
6000* mm

Hauteur maximum
4000 mm

Surface maximum
8 m² (pour manoeuvre manuelle)
24 m² (pour manoeuvre motorisée)

*Avertissement: Si la largeur augmente, la classe de résistance au vent diminue – voir Résistance au vent, au dessous de cette page.

Nous ne fabriquons pas de stores aux dimensions atypiques.

Paramètres techniques

	Boitier		Barre finale	Lame	Guidage latérale		Échelle	Ruban de relevage
	Boitier		Barre finale	Lame	Coulisse	Câble en acier	Échelle	Ruban de relevage
Nom commercial	P 001/1	P 001/2	P 012/4	S 037	voir la fiche technique	P 036	P 029/2	P 531, P531/1
Dimension (mm)	56 × 58	58 × 60	67 × 13	0,42 × 83	voir la fiche technique	Ø 3,2	60 × 9,5	6 × 0,28
Matériel	Fe	Al	Al	Al	voir la fiche technique	Fe / PVC	PES	PES
Coupe transversale
Couleur	Standard: tôle zinguée naturel (Al boitier) Les autres RAL à option DECORAL*		Standard: aluminium anodisé Les autres RAL à option, DECORAL*	Selon le sélécteur actuel ISOTRA a.s.	Standard: aluminium anodisé Autres RAL à définir, DECORAL*	gris noir	gris noir	gris noir

*pour une largeur maximale 4000 mm
Nous ne fabriquons pas de stores aux dimensions atypiques

Types de montage de base

Ces trois types de montage peuvent exister en deux variantes : boîtier "apparent" / boîtier incorporé dans le système d’isolation ou dans le bardage.

Montage spéciale

Conception autoportante (fixation des stores aux coulisses)
Conception en façade (cassette ronde, montage en façade)
Montage dans linteau Heluz (coulisses encastrées)
Montage dans linteau Porotherm (adapté à une réalisation autoportante)
Store autoporteur avec le paquet de lames dehors le boîtier

Le montage dans le linteau doit être pris en considération dans la phase de projet de la maison familiale.

Résistance au vent

Les essais de résistance au vent ont été réalisés par le Centre de génie civil a.s. à Zlin conformément à la norme à ČSN EN 13659.

Guidage par câble

Caractéristiques de base	Caractéristiques
	Largeur de l´ouverture L (mm)	L <= 2 000		2 000 < L <= 3 000		3 000 < L <= 4 000		4 000 < L <= 4 500		4 500 < L <= 4 800		4 800 < L <= 5 000
	Norme EN/Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort
	Résistance au vent classe	3	6	2	5	1	4	0	3	0	2	0	1
	Vitesse de vent max - en (km/h)	49		38		28		19		11		5
	Hauteur maximale de vantail	H_max = 2500 mm
	Largeur de l´ouverture L (mm)	L <= 2 000		2 000 < L <= 3 000		3 000 < L <= 4 000		4 000 < L <= 4 500		4 500 < L <= 4 800		4 800 < L <= 5 000
	Résistance au vent classe	2	5	1	4	0	3	0	2	0	1	0	0
	Vitesse de vent max - en (km/h)	38		28		19		11		5		1
	Hauteur maximale de vantail	H_max = 4000 mm
Résistance de chaleur additionnelle ΔR		0,08 (m².K/W)
Valeur totale de permission de l ´énérgie solaire g_tot		0,032 - 0,094 (d´après la couleur de lame choisie)*

Coulisses

Caractéristiques de base	Caractéristiques
Résistance au vent	Largeur de l´ouverture L (mm)	L <= 2 000		2 000 < L <= 3 000		3 000 < L <= 4 000		4 000 < L <= 4 500
	Norme EN/Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort
	Résistance au vent classe	5	8	4	7	3	6	2	5
	Vitesse de vent max - en (km/h)	74		61		49		38
	Hauteur maximale de vantail	H_max = 4000 mm
	Largeur de l´ouverture L (mm)	4 500 < L <= 5 000		5 000 < L <= 5 500		5 500 < L <= 5 800		5 800 < L <= 6 000
	Résistance au vent classe	1	4	0	3	0	2	0	1
	Vitesse de vent max - en (km/h)	28		19		11		5
	Hauteur maximale de vantail	H_max = 4000 mm
Résistance de chaleur additionnelle ΔR		0,08 (m².K/W)
Valeur totale de permission de l ´énérgie solaire g_tot		0,032 - 0,094 (d´apres la couleur de lame choisie)*
