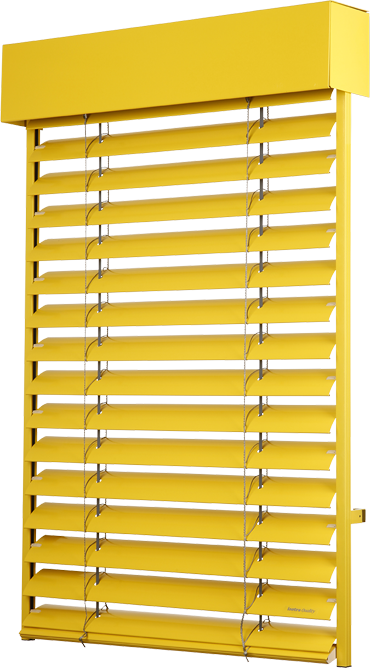

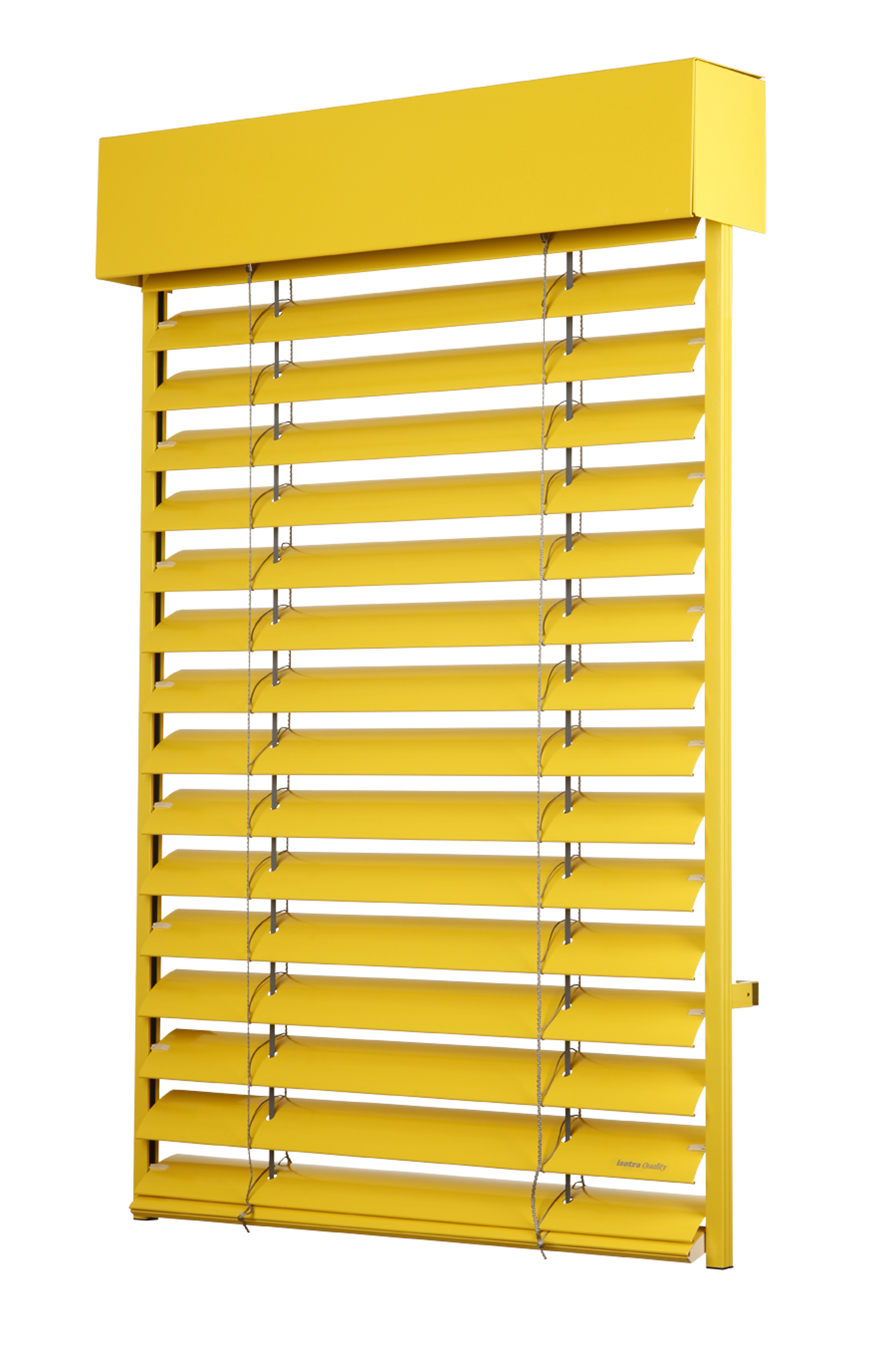

Stores d’extérieur BSO – Cetta 80

Le genre d’ombrages d’extérieur le plus utilisé est le store d’extérieur Cetta 80 qui convient, grâce à son apparence, tant aux maisons familiales qu’aux bâtiments administratifs. Les lames d’une largeur de 8 cm se trouvent en forme de « C » et vous pouvez faire votre choix entre un modèle standard de lames ou un système Flexi. Ce dernier est exceptionnel car le paquet des lames du store est plus bas étant donné que les lames n’ont pas de retour ourlé. Un des avantages du store d’extérieur Cetta 80 repose sur sa stabilité face au vent et sa solidité contre la pression. Pour les bureaux, les salles de formation et de conférence, nous recommandons le système DUO où la partie supérieure et inférieure du store d’extérieur s’inclinent différemment. Les coulisse en aluminium assurent la stabilité du store soumis au vent et sont un élément de protection de la maison en cas de cambriolage.

Les équipements d’ombrage d’extérieur créent un environnement optimum du point de vue des conditions de luminosité et de chaleur et ils sont importants du point de vue de l’économie d’énergie pour le bâtiment. Habituellement, les stores d’extérieur jouent un rôle d’ombrage et de sécurité mais aussi, d’un point de vue moins conventionnel, ce sont des éléments architecturaux pour les bâtiments administratifs et une perle pour les maisons familiales.

Avantages et atouts

  • Barre finale à base d’aluminium extrudé,
  • SYSTEME DUO: double inclinaison des lames, système slim et système flexi,

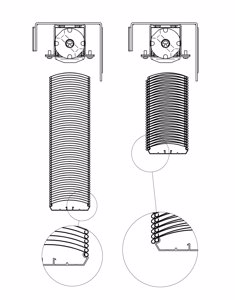

  • hauteur du paquet plus basse pour le store Cetta 80 - Flexi,
  • épaisseur accrue des lames pour le store Cetta 80,
  • manoeuvre électrique possible,
  • surface garantie jusqu’à 24 m2.

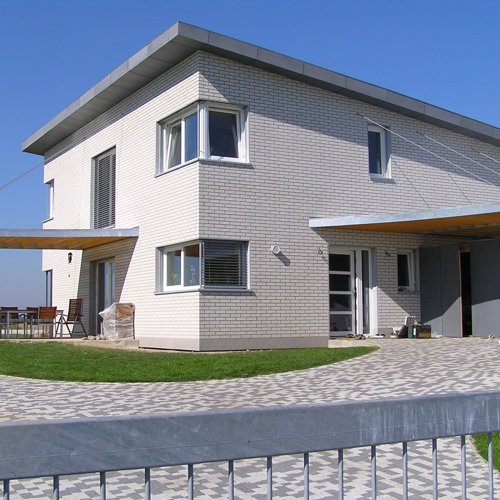

Références

Types de manoeuvre

  • Manuelle par une manivelle
  • Électrique par télécommande ou interrupteur

Dimensions garanties

  • Largeur minimum: 600 mm
  • Largeur maximum: 4000 mm (pour manouevre par manivelle, Cetta 80 Flexi - pour manouevre par moteur) / 6000* mm (pour manouevre par moteur)
  • Hauteur maximum: 4000 mm
  • Surface maximum: 8 m2 (pour manouevre par manivelle) / 16 m2 (Cetta 80 Flexi - pour manouevre par moteur) / 24 m² (pour manouevre par moteur)

* Avertissement: Si la largeur augmente, la classe de résistance au vent diminue – voir Résistance au vent, au dessous de cette page.

Nous ne fabriquons pas de dimensions atypiques.

Paramètres techniques

Paramètres techniques Cetta 80


 Boitier Barre finale Lame Guidage latérale Échelle Ruban de relevage
Câble en acier Coulisse
Nom commercial
Dimension (mm)
Matériel		 P 001
56 × 58
Fe
4937		 P 001/2
58 × 60
Al
4937		 P 012/3
80 × 13
Al
4938
 P 040
0,42 × 98
Al
4939		 P 36,
P 36 9004
ø 3,2
Fe/PVC
voir le manuel technique		 P 030/1
68 × 85
PES		 P 531,
P531/1
6 × 0,28
PES
Couleur Standard:
tôle zinguée
naturel (Al boitier)
Les autres RAL à option, DECORAL*		 Standard: aluminium
elox
Les autres RAL
à option, DECORAL*

Selon le sélécteur actuel d'échantillon
ISOTRA a.s.

 gris
noir 		Standard:
anodisé
Les autres RAL
à option, DECORAL*		 gris
noir 		gris
noir

*pour une largeur maximale 4000 mm

Coloris

4942

Couleurs de base RAL pour la lamelle Cetta 80

  • 1015 1015
  • 3000 S 3000 S
  • 5014 5014
  • 7016 7016
  • 7035 7035
  • 7038 7038
  • 7048 7048
  • 8014 8014
  • 9005 9005
  • 9006 9006
  • 9007 9007
  • 7022 7022
  • 9010 9010
  • 9016 9016
  • DB 703 DB 703
  • VSR 780 VSR 780

Couleurs de base RAL pour la lamelle Cetta 80

  • 3004 3004
  • 5002 5002
  • 6005 6005
  • 9002 9002
  • DB 702 DB 702
  • W 210 W 210

Couleurs de base RAL pour la lamelle Cetta 80 - Flexi

  • 7022 7022
  • 9006 9006
  • 9007 9007
  • 9016 9016

Couleurs à option RAL pour la lamelle Cetta 80 - Flexi

  • 7016 7016
  • VSR 780 VSR 780


Couleurs Isotra Système Decoral 1 des lambrequins, coulisses, équerres de coulisses, boitier + barre finale avec extra charge



  • ISD110 ISD110
  • ISD120 ISD120
  • ISD130 ISD130
  • ISD140 ISD140
  • ISD150 ISD150
  • ISD160 ISD160
  • ISD210 ISD210
  • ISD220 ISD220
  • ISD230 ISD230
  • ISD310 ISD310
  • ISD152 ISD152
  • ISD154 ISD154
  • ISD200 ISD200
  • ISD212 ISD212
  • ISD214 ISD214
  • ISD222 ISD222

Couleurs Isotra Système Decoral 2 des lambrequins, coulisses, équerres de coulisses, boitier + barre finale avec extra charge

  • ISD500 ISD500
  • ISD510 ISD510
  • ISD600 ISD600
  • ISD610 ISD610
  • ISD620 ISD620
  • ISD630 ISD630
  • ISD640 ISD640
  • ISD700 ISD700


Des couleurs choisies sont seulement pour votre orientation. Si vous voudriez voir la couleur en réalité, nous vous recommandons de nous demander le sélécteur. Si réclamation de votre part à cause de votre choix d´apres notre choix sur l´internet, nous ne pouvons pas l´accepter.

Windstabil

  • Store avec une classe supérieure de resistance du vent

Cables de protection

Stores largeur (mm) Cables de protection
jusqu‘à 1499 2 pc (fixés aux coulisses)
1500 – 1999 2 pc (fixés aux coulisses) + 1 pc au millieu
2000 - 3000 2 pc (fixés aux coulisses) + 2 pcs au millieu

Tableau de résistance au vent

Characteristiques de base Characteristiques
Résistance au vent Largeur de l´ouverture L (mm) L <= 2 000 2 000 < L <= 3 000 3 000 < L <= 4 000 4 000 < L <= 4 500 4 500 < L <= 5 000 5 000 < L <= 5 400
Norme EN/Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort
Classe de resistance du vent 5 8 4 7 3 6 2 5 1 4 0 3
Vitesse de vent max - en (km/h) 74 61 49 38 28 19
Hauteur maximale de ventail Hmax = 2500 mm
Largeur de l´ouverture L (mm) L <= 2 000 2 000 < L <= 3 000 3 000 < L <= 4 000 4 000 < L <= 4 500 4 500 < L <= 5 000 5 000 < L <= 5 400
Classe de resistance du vent 4 7 3 6 2 5 1 4 0 3 0 2
Vitesse de vent max - en (km/h) 61 49 38 28 19 11
Hauteur maximale de ventail Hmax = 4000 mm
Resistance de chaleur additionnelle ΔR 0,08 (m2.K/W)
Valeur totale de permission de energie solaire gtot 0,032 - 0,094  (d´après la couleur de lame choisie)*

Paramètres techniques Cetta 80 Flexi


 Boitier Barre finale Lame Guidage latérale Échelle Ruban de relevage

Câble en acier Coulisse
Nom commercial
Dimension (mm)
Matériel		 P 001
56 × 58
Fe
4937		 P 001/2
58 × 60
Al
4937		 P 012/3
80 × 13
Al
4938
 P 309
0,42 × 80
Al
5022		 P 36,
P 36 9004
ø 3,2
Fe/PVC
voir le manuel technique		 P 030
72 × 85 PES		 P 531,
P531/1
6 × 0,28
PES
Couleur Standard:
tôle zinguée
naturel (Al boitier)
Les autres RAL à option, DECORAL*		 Standard: aluminium
anodisé
Les autres RAL
à option, DECORAL*		 Selon le sélécteur actuel d'échantillon
ISOTRA a.s.		 gris
noir 		Standard:
anodisé
Les autres RAL
à option, DECORAL*		 gris
noir		 gris
noir
*pour une largeur maximale 4000 mm

Options de montage

Types de montage de base

  • Montage dans l’ouverture crée (plafond / mur)
  • Montage dans l’embrasure pour le châssis de la fenêtre (plafond / mur)
  • Montage sur le profilé d’extension de la fenêtre (plafond / mur)

5061 5062 5063

Ces trois types de montages peuvent être réalisés sous deux variantes : boîtier visible / boîtier incorporée dans le système de calorifugeage ou du revêtement.

Montage spéciale

  • Modèle autoporteur (fixation des stores sur les coulisses)
  • Modèle de façade (box rond; montage sur la façade)
  • Montage dans le linteau Heluz (de la coulisse incorporée)
  • Montage dans le linteau Porotherm (convient aux modèles autoporteurs)
  • Il faut prendre en considération le montage dans le linteau dès la phase de projet de la maison familiale
  • Store autoporteur avec le paquet de lames dehors le boitier

Store incliné Cetta 80F TE

  • Possibilité pour ombrage des fenêtres asymétriques (boitier n´est pas en position horizontale, mais bien incliné dans son angle)
  • Lames copient l´angle de cadre supérieur et il sont parallèles
  • Lames en aluminium sont guidés par le cable en acier
  • Méchanisme spécial qui nous permet d´équilibrer des longeurs de rubans de relevage différentes quand le store monte et descend
  • Barre finale téléscopique, qui nous permet d´équilibrer les différence entre la largeur de la barre finale dans la position basse  (largeur de fenêtre) et position haute (longeur de la partie inclinée de fenêtre)
  • Seulement en version motorisée
  • Paquet de lames bas grâce aux lames sans replis sur les cotés



Boitier Barre finale Lame Guidage latérale Echelle Ruban
Cable en acier
Réference
Dimension (mm)
Matériel		 P 001/2
58 × 60
Al
197307
 P 012/6
+
P 012/7
21 × 80
197308
 80 × 0,42
Al
197309
197310
 P 036
ø 3,2
Fe/PVC
Variantes des
coulisses dans le chapitre „ Guidage		 P 30/4
P30/5
P30/6
P30/7
104 × 85
74 × 85
93,5 × 85
83 × 85
PES
 RHD 09
6 mm
PES
Couleur Standard:
Naturel (Al boitier)
Les autres RAL à option
 Standard: aluminium anodisé.
Les autres RAL a option
 Selon la gamme actuelle d´ISOTRA a.s Selon la gamme actuelle d´ISOTRA a.s. gris gris

*pour une largeur maximale 4000 mm
Nous ne fabriquons pas de dimension atypique.

Dimensions standardes

Largeur minimum
(mm)
 Largeur maximum
(mm)
 Hauteur maximum
(mm)
 Surface garantie maximum
(m2)
 l’angle maximum
(mm)
600
 2500
 4000
 7
 50°

Store autoporteur avec le paquet de lames dehors le boitier Bravo

Dimensions garanties pour les stores Bravo

BRAVO Largeur (mm) Hauteur (mm) Surface garantie (m2)
min. max. min. max. max.
sans moustiquaire 600 3500 500 3000 10,5
avec moustiquaire 720 1800 500 2500 3
L’utilisation de cette variante permet d’économiser jusqu’à 40 mm de hauteur de paquet (hauteur de la tôle de couverture) par rapport à la variante standard.
Hauteur maximale du store pour le box de 210 mm.

Type de store Hauteur du store (mm)
Cetta 60 Flexi 1900
Cetta 65 1900
Cetta 80 2200
Cetta 80 Flexi 3000
Cetta 80 Slim 2600
Cetta 100 Flexi 3300
Setta 65 1900
Setta 90 2700
Zetta 70 2100
Zetta 90 2500

Store autoporteur Viva

Dimensions garanties pour les stores Viva

VIVA Largeur (mm) Hauteur (mm) Surface garantie (m2)
min. max. min. max. max.
sans moustiquaire 600 4000 500 3000* 10,5 (motor)
avec moustiquaire 720 1800 500 2500* 3
* Voir la table “L´hauteur de store maximale pour le box de 300 mm”
L´hauteur de store maximale pour le box de 300 mm.
Type de store Hauteur du store (mm)
Cetta 60 Flexi 3500
Cetta 65 2400
Cetta 80 2800
Cetta 80 Flexi 3000
Cetta 80 Slim 3000
Cetta 100 Flexi 4000
Setta 65 2400
Setta 90 3000
Zetta 70 2600
Zetta 90 3000

Cetta 80 et Cetta 80-Flexi dans le linteau

Dimensions garanties pour les stores Cetta 80 et Cetta 80-Flexi conçus pour le linteau

  • Largeur minimum: 600 mm
  • Largeur maximum: 3850 mm
  • Hauteur maximum: 1700 mm (Cetta 80), 4000 mm (Cetta 80 – Flexi – câble), 2800 mm (Cetta 80 – Flexi – coulisse), 2000 mm (Cetta 80 Slim)
  • Surface maximum: 8 m2

Résistance au vent

Les essais de résistance contre le vent ont été réalisés par le Centre du Génie civil (Centrum stavebního inženýrství, a.s.) à Zlín conformément à la norme ČSN EN 13659.

Cetta 80

Cetta 80 guidage par câble

Characteristiques de base Characteristiques
Largeur de l´ouverture L (mm) L <= 2 000 2 000 < L <= 3 000 3 000 < L <= 4 000 4 000 < L <= 4 500 4 500 < L <= 4 800 4 800 < L <= 5 000 5 000 < L <= 6 000
Norme EN/Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort
Résistance au vent class 3 6 2 5 1 4 0 3 0 2 0 1 0 0
Vitesse de vent max - en (km/h) 49 38 28 19 11 5 1
Hauteur maximale de ventail Hmax = 2500 mm
Largeur de l´ouverture L (mm) L <= 2 000 2 000 < L <= 3 000 3 000 < L <= 4 000 4 000 < L <= 4 500 4 500 < L <= 4 800 4 800 < L <= 5 000 5 000 < L <= 6 000
Résistance au vent class 2 5 1 4 0 3 0 2 0 1 0 0 0 0
Vitesse de vent max - en (km/h) 38 28 19 11 5 1 0
Hauteur maximale de ventail Hmax = 4000 mm
Resistance de chaleur additionnelle ΔR 0,08 (m2.K/W)
Valeur totale de permission de l ´energie solaire gtot 0,032 - 0,094 (d´après la couleur de lame choisie)*

Cetta 80 Coulisses

Characteristiques de base Characteristiques
Résistance au vent Largeur de l´ouverture L (mm) L <= 2 000 2 000 < L <= 3 000 3 000 < L <= 4 000 4 000 < L <= 4 500
Norme EN/Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort
Résistance au vent class 4 7 3 6 2 5 1 4
Vitesse de vent max - en (km/h) 61 49 38 28
Hauteur maximale de ventail Hmax = 4000 mm
Largeur de l´ouverture L (mm) 4 500 < L <= 5 000 5 000 < L <= 5 500 5 500 < L <= 5 800 5 800 < L <= 6 000
Résistance au vent class 0 3 0 2 0 1 0 0
Vitesse de vent max - en (km/h) 19 11 5 1
Hauteur maximale de ventail Hmax = 4000 mm
Resistance de chaleur additionnelle ΔR 0,08 (m2.K/W)
Valeur totale de pergieermission de l´energie solaire gtot (d´après la couleur de lame choisie)*

Cetta 80 Flexi - guidage par câble

Characteristiques de base Characteristiques
Largeur de l´ouverture L (mm) L <= 2 000 2 000 < L <= 2 500 2 500 < L <= 3 000 3 000 < L <= 3 400 3 400 < L <= 3 800 3 800 < L <= 4 000
Norme EN/Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort
Résistance au vent class 2 5 1 4 0 3 0 2 0 1 0 0
Vitesse de vent max - en (km/h) 38  28  19 11 5 1
Hauteur maximale de ventail Hmax = 2500 mm
Largeur de l´ouverture L (mm) L <= 2 000 2 000 < L <= 2 500 2 500 < L <= 3 000 3 000 < L <= 3 400 3 400 < L <= 3 800 3 800 < L <= 4 000
Résistance au vent class 1 4 0 3 0 2 0 1 0 0 0 0
Vitesse de vent max - en (km/h) 28 19 11 5 1 1
Hauteur maximale de ventail Hmax = 4000 mm
Resistance de chaleur additionnelle ΔR 0,08 (m2.K/W)
Valeur totale de permission de l´energie solaire gtot 0,032 - 0,094 (d´après la couleur de lame choisie)*

Cetta 80 Flexi - coulisses

Characteristiques de base Characteristiques
Résistance au vent Largeur de l´ouverture L (mm) L <= 2 000 2 000 < L <= 3 000 3 000 < L <= 4 000 4 000 < L <= 4 500
Norme EN/Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort
Résistance au vent class 2 5 1 4 0 3 0 2
Vitesse de vent max - en (km/h) 38 28 19 11
Hauteur maximale de ventail  Hmax = 4000 mm
Largeur de l´ouverture L (mm) 4 500 < L <= 5 000 5 000 < L <= 6 000
Résistance au vent class 0 1 0 0
Vitesse de vent max - en (km/h) 5 1
Hauteur maximale de ventail Hmax = 4000 mm
Resistance de chaleur additionnelle ΔR 0,08 (m2.K/W)
Valeur totale de permission de l´energie solaire gtot 0,032 - 0,094 (d´après la couleur de lame choisie)*

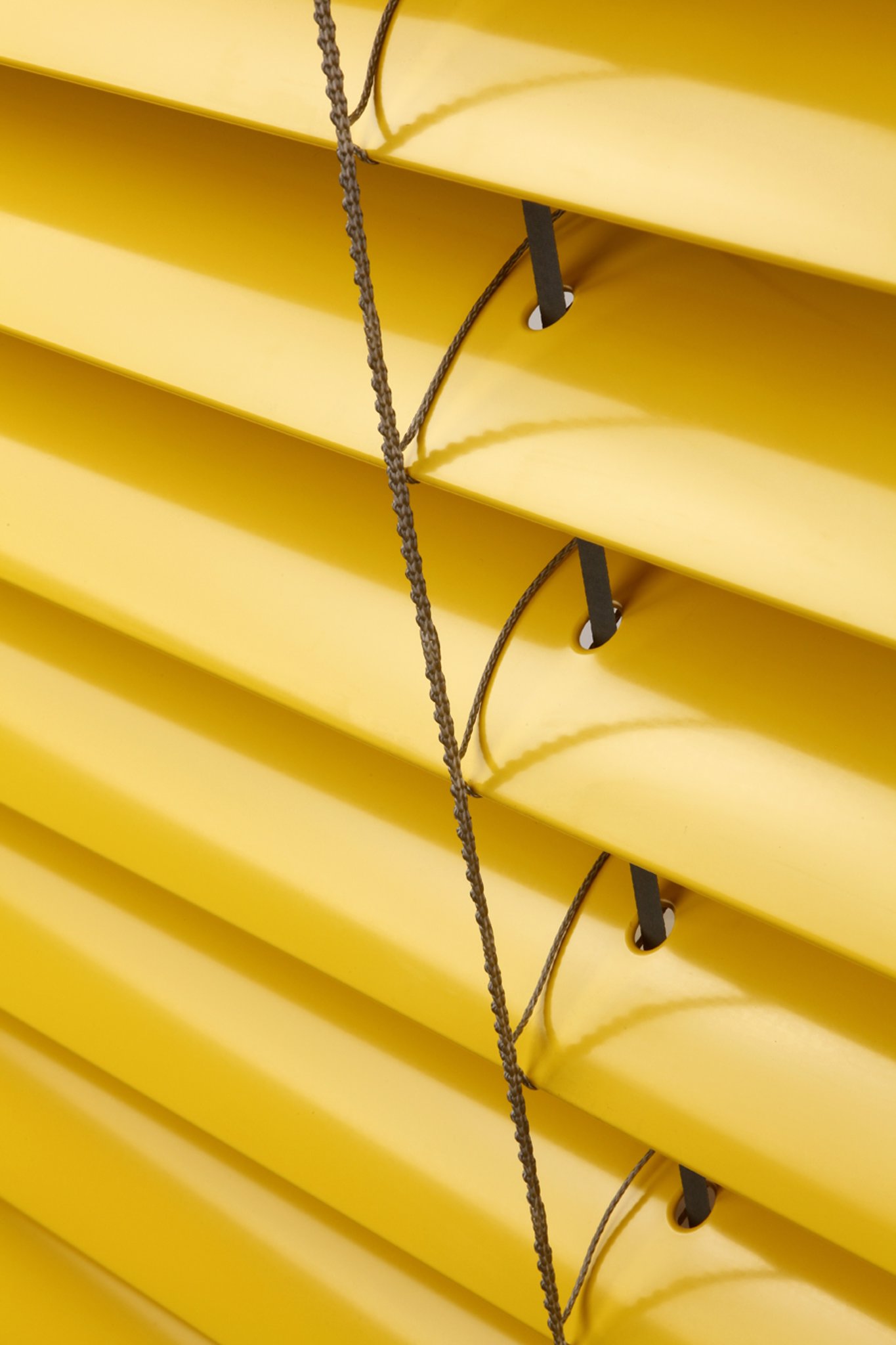

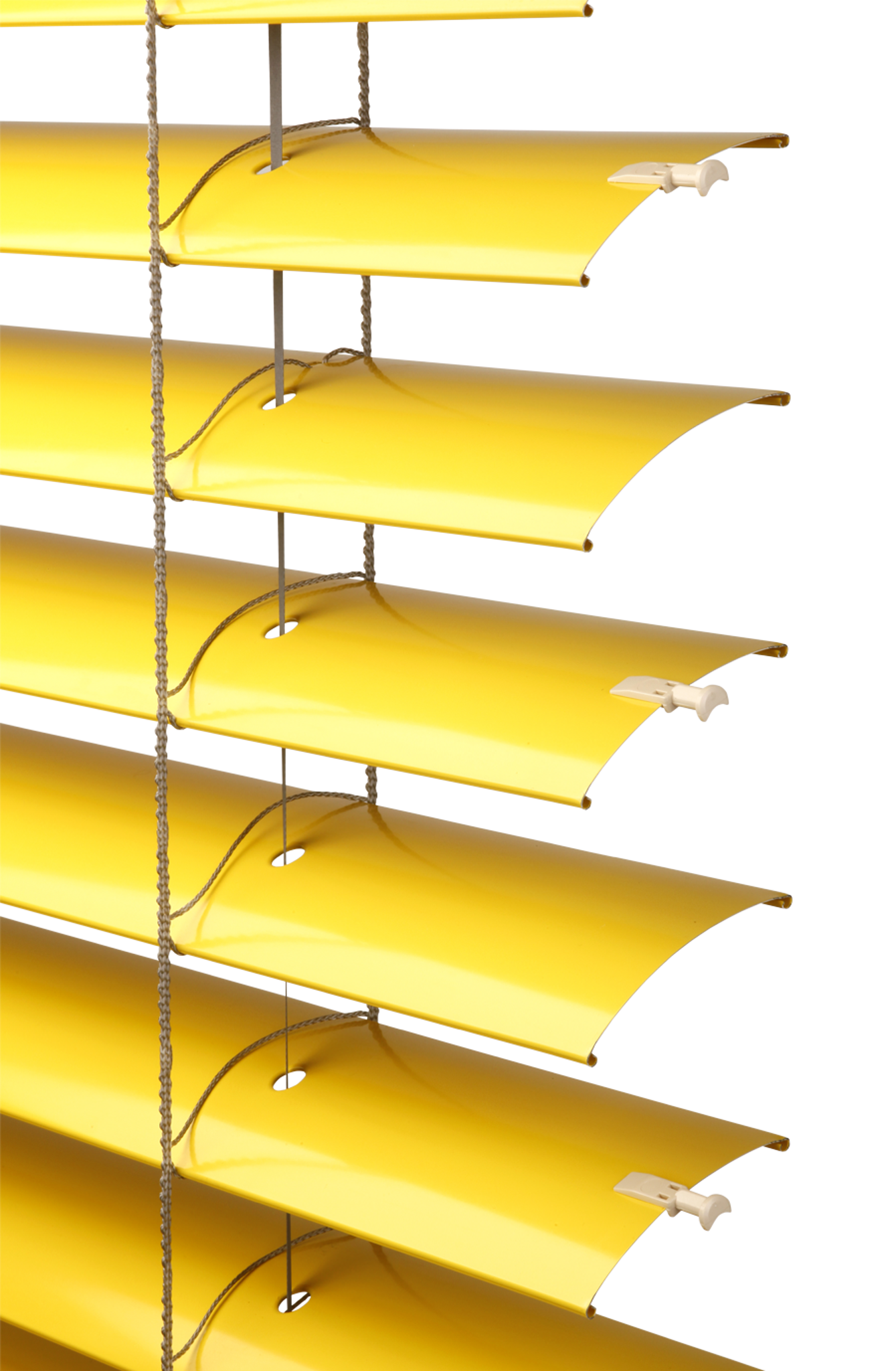

Store incliné Cetta 80F TE

Characteristiques de base Characteristiques
Résistance au vent Largeur de l´ouverture L (mm) L <= 2 000 2 000 < L <= 2 500
Norme EN/Beaufort 13659 Beaufort 13659 Beaufort
Résistance au vent class 2  5  1 4
Vitesse de vent max - en (km/h) 38 28
Hauteur maximale de ventail 2 500
Largeur de l´ouverture L (mm) 2 500 2 500
Résistance au vent class 1 4 0 3
Vitesse de vent max - en (km/h) 19 11
Hauteur maximale de ventail 4 000
Resistance de chaleur additionnelle ΔR 0,08 (m2.K/W)
Valeur totale de permission de l´energie solaire gtot 0,032 - 0,094 (d´après la couleur de lame choisie)*

Viva

Characteristiques de base
Charactéristiques
Résistance au vent Classe 3, 4 pour tous les dimensions
Résistance de chaleur additionnelle ΔR 0,08 (m2.K/W)
Valeur totale de permission de l´energie solaire gtot 0,032 - 0,094 (d´après la couleur de lame choisie)*

A télécharger

Ce produit vous plaît ? Vous avez des questions?

Nous répondrons à vos questions, il suffit de remplir le formulaire ci-dessous et nous vous répondrons dans les 3 jours ouvrables.



captcha

En envoyant votre question, vous êtes d’accord de recevoir des informations commerciales de la société, conformément à l’art. 7 de la loi n° 480/2004 Coll.
et aux amendements ultérieurs, à l‘adresse électronique de l’expéditeur. L’expéditeur du message est pleinement conscient qu’il peut à tout moment annuler
cet accord, et ce, tant pour la réception de chaque message que pour la réception des informations commerciales.

Produits similaires
