SCREEN HR8-ZIP

Type de manoeuvre

• Moteur – standard, moteur tubulaire à option LT50 (largeur minimale de store 580 mm) ou le moteur tubulaire a option LT50 RTS, OXIMO RTS, Sunea Screen IO, Altus RTS (largeur minimale de store 685 mm), pour le box, dimension 70×70, i lest possible d´utiliser les moteurs suivants: Altus 40 RTS, LS40, Sunea IO 40.
• Manivelle – méchanisme avec un escargot et le rouleau, relation 1:4, fin de course intégré (empêche mauvais enroulement de tissu).

Dimensions garanties

Dimensions standardes pour box 70

VERSION	LARGEUR (mm)		HAUTEUR (mm)		SURFACE GARANTIE (m2)
	MIN. L	MAX. L	MIN. H	MAX. H	MAX. SURFACE
Manivelle	400	2500	400	1200	3
Moteur LS40	580	2500	400	1200	3
Moteur 40 iO	635	2500	400	1200	3

* pour tissus Satin BO, Soltis 92 BO, SCR 4005 hauteur de store max. 900 mm

Dimensions standardes pour box 90

VERSION	LARGEUR (mm)		HAUTEUR (mm)		SURFACE GARANTIE (m2)
	MIN. L	MAX. L	MIN. H	MAX. H	MAX. SURFACE
Manivelle	400	2800	400	2500	7
motor RTS, iO, WT	795	2800	400	2500	7
Solar system	595	2500	400	2500	7

pour tissus Satin BO, Soltis 92 BO, SCR 4005 hauteur de store max. 1800 mm

Dimensions standardes pour box 110

VERSION	LARGEUR (mm)		HAUTEUR (mm)		SURFACE GARANTIE (m2)
	MIN. L	MAX. L	MIN. H	MAX. H	MAX. SURFACE
Manivelle	400	3500	400	3000	10
motor RTS, iO, WT	795	3800	400	3800	13
Solar system	595	2500	400	3800	7,5

pour tissus Satin BO, Soltis 92 BO, SCR 4005 hauteur de store max. 2600 mm

Dimensions standardes pour box 150

VERSION	LARGEUR (mm)		HAUTEUR (mm)		SURFACE GARANTIE (m2)
	MIN. L	MAX. L	MIN. H	MAX. H	MAX. SURFACE
Manivelle	400	3000	400	5000	12
motor RTS, iO, WT	795	6000	400	5000	18
Solar system	595	2500	400	5000	7,5

pour tissus Satin BO, Soltis 92 BO, SCR 4005 hauteur de store max. 4500 mm

* boîte uniquement carrée.
Nous ne fabriquons pas de versions atypiques.

Spécification technique

	Boitier		guidage
	carré	rond d´un quart	Barre finale	coulisse
Dimension (mm) Matériel	70 × 70 90 × 90 110 × 110 150 × 150 Al	70 × 70 90 × 90 110 × 110 150 × 150 Al	18 × 36 Al	30 × 40 Al	20 × 40 Al	40 × 40 Al	30 × 80 Al	20 × 80 Al
Teinte	Standard: RAL 7016 gris anthracite RAL 7016 gris anthracite structuré RAL 8014 brun RAL 9006 aluminium blanc RAL 9007 aluminium gris RAL 9010 blanc Autres teintes RAL et ISOTRA SYSTEM DECORAL sur demande*

*hors pièces en plastique

Version de couleur de base des profils et coulisses

• RAL 7016
• RAL7016 structuré
• RAL 8014
• RAL 9006
• RAL 9007
• RAL 9010

Couleurs Isotra Système Decoral 1 des box, coulisses, barre finale avec prix extra charge

• ISD110
• ISD120
• ISD130
• ISD140
• ISD150
• ISD160
• ISD210
• ISD220
• ISD230
• ISD310
• ISD152
• ISD154
• ISD200
• ISD212
• ISD214
• ISD222

Couleurs Isotra Système Decoral 2 des box, coulisses, barre finale avec prix extra charge

• ISD500
• ISD510
• ISD600
• ISD610
• ISD620
• ISD630
• ISD640
• ISD700

Des couleurs choisies sont seulement pour votre orientation. Si vous voudriez voir la couleur en réalité, nous vous recommandons de nous demander le sélécteur. Si réclamation de votre part à cause de votre choix d´après notre choix sur l´internet, nous ne pouvons pas l´accepter.

Versions de couleur supplément avec extra charge pour les profils et coulisses

Couleurs RAL – à demander.

Choix des tissus

Nous proposons les tissus pour stores screen réalisés dans les matériaux suivants

• Fibre de verre recouverte d’une couche de PVC
• Fibre de polyester avec couche de PVC

Serge

• Le tissage spécifique de la toile screen la rend très flexible et la détermine pour l’utilisation à l’extérieur ainsi que à l’intérieur.
• La toile est composée de 58,5 % de PVC et de 41,5 % de fibres de verre.

Satiné, Satiné Blackout, Satiné Metal

• La fibre de verre recouverte d’une couche de PVC garantit une stabilité parfaite des dimensions, la protection contre le feu et les substances chimiques, la stabilité aux UV et une excellente résistance face aux aléas climatiques.
• Dans le rapport standard, le tissu est composé de 42 % de fibre de verre, qui est recouvert de 58 % de PVC (les tissus de type blackout font exception).

Soltis 86, 92, B92

• Le matériau est fabriqué en tissu réalisé en fibre de polyester hautement résistante et traité en surface par du PVC pigmenté; le matériau est prétendu dans les deux sens à l’aide de la technologie Precontraint, lui garantissant une grande stabilité de dimensions et une importante solidité
• Parmi les autres atouts du matériau, nous pouvons également citer ses propriétés exceptionnelles d’isolation thermique, ses propriétés visuelles et de lumière optimales, la constance de couleur (stabilité aux UV) et la résistance au feu (B1, M1).

SCR 4005

• Usage intérieur et extérieur
• Prix plus basse pour la qualité standarde

Cristal Plus 500 FSR

•  Le tissu est produit du composé PVC-P (polyvinylchloride + assouplissant + des ingrédients). On s´agit d´un matériel thérmoplastique, qui nous garanti le conformisme d´un tissu.
• Le tissu ne change pas gravement sa structure dans les températures de 55 °C / –10 °C .
• Ce matériel a également la conductivité thérmale tres basse don cil n´absorbe trop de chaleur et ne se préchauffe.

Sélécteur des toiles

• Cristal Plus 500 FSR
• SCR4005 01
• SCR4005 02
• SCR4005 03
• SCR4005 05
• SCR4005 06
• SCR4005 08
• SLTZ 2044
• SLTZ 2047
• SLTZ 2051 RUB
• SLTZ 2051
• SLTZ 2135
• SLTZ 2167
• SLTZ 2175
• SLTZ86 2012
• SLTZ86 2043
• SLTZ86 2044
• SLTZ86 2047
• SLTZ86 2051
• SLTZ86 2135
• SLTZ86 2148
• SLTZ86 2167
• SLTZ86 2175
• SLTZ99 2055
• SLTZ99 2059
• SLTZ99 2073
• SLTZ99 50286
• SLTZ99 50290
• SLTZB92 1043
• SLTZB92 1044
• SLTZB92 1046
• SLTZB92 2135
• SLTZB92 2171
• SLTZB99 50285
• SLTZB99 50348
• SLTZB99 50354
• SLTZB99 50358
• SLTZB99 50614
• STNBZ 0101
• STNBZ 0102
• STNBZ 0202
• STNBZ 0707
• STNBZ 2020
• STNBZ 3030 RUB
• STNBZ 3030
• STNZ 0101
• STNZ 0202
• STNZ 0207
• STNZ 0701
• STNZ 2020
• STNZ 3030
• SLTZ99 2044
• SLTZ99 2047
• SLTZ99 2068
• SLTZ99 50285
• SERGE3Z 0101
• SERGE3Z 0202
• SERGE3Z 0207
• SERGE3Z 0701
• SERGE3Z 2020
• SERGE3Z 3030

Afficher tous les échantillons de toiles Masquer le choix élargi des échantillons de toiles

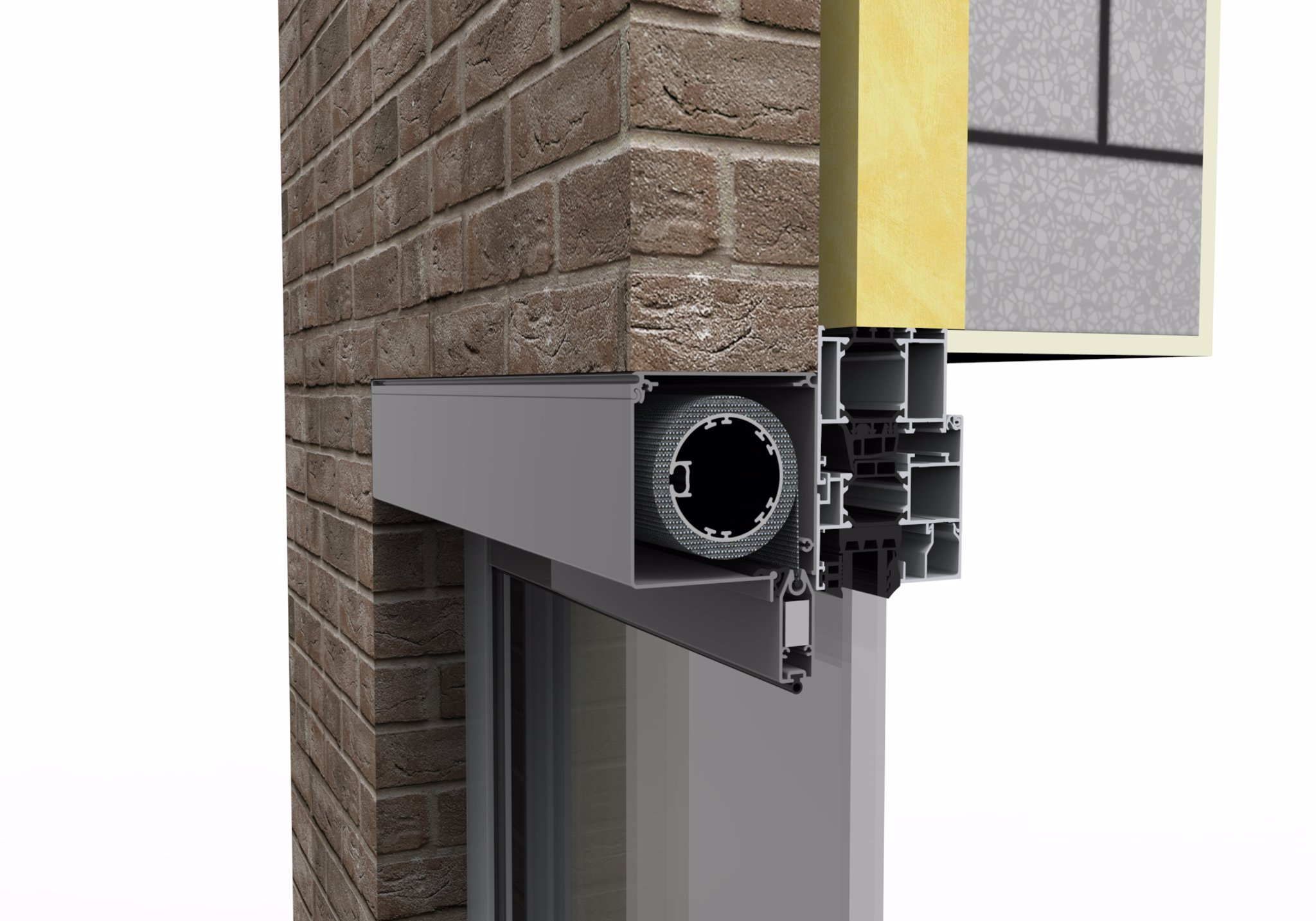

Variantes de montage

• Dans l’ouverture de fenêtre (plafond)
• Devant l’ouverture de fenêtre (mur)

Variante de conception

Screen HR8 SOLAR -ZIP

SScreen avec le panneau solaire présent un screen unique et pleinement automatisé qui est commandé à distance et possède une consommation énergétique à zéro. Ce screen fonctionne sur le principe de l’effet  photovoltaïque – transformation du rayonnement solaire à l’électricité. Il s’agit d’une solution écologique et économique pour l’entraînement du moteur. L’entraînement est alimenté par la batterie à grand longévité qui est alimenté par des panneaux solaires fonctionnant par tous les temps. La surface maximale est de 7,5 m². Un panneau solaire est adapté uniquement pour un screen.

Avantages

• alimentation de moteur plus écologique et énergétique
• installation sans câble
• commande à distance avec toutes sortes de positions
• fonctionnement : l’énergie  est consommée quand  le screen est en  marche - cela assure sa longue durabilité
• reconnaissance d’un obstacle et arrêt automatique
• entraînement s’éteint automatiquement si la barre de charge gèle
• installation rapide et facile
• batterie fonctionne à une température de -20 à +70 °C
• panneau solaire s’alimente même pendant le ciel couvert

Caractéristiques techniques

• Caisson : carré
• Tube : ⌀ 55
• Largeur : 595 – 2500 mm
• Hauteur : 400 – 3000 mm
• Standard : batterie intérieure (caisson 150)
• Optionnel : batterie externe (caisson 90 et 110)
• Panneau solaire placé à côté de moteur
• Installation : tous les types possibles, sauf type B-BE (encastré)
• Accouplement de screen dans un caisson possible – chaque screen dispose d’un moteur et batterie externe.

•
•
•
